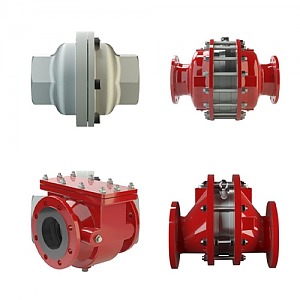

Противодефлаграционные огнепреградители PROTEGO как элемент системы безопасности резервуаров
Главная бизнес-проблема, стоящая перед эксплуатацией резервуарных парков для хранения нефти, мазута, бензина или иных летучих сред, заключается не в стоимости самого бака, а в цене ошибки при выборе дыхательной арматуры. Отказ или некорректный подбор противодефлаграционного огнепреградителя PROTEGO трансформирует штатный процесс «большого дыхания» в аварию с выбросом продукта, разрушением стенок и, что критичнее, распространением пламени внутрь резервуара. В контексте ужесточения требований промышленной безопасности и контроля со стороны надзорных органов, установка сертифицированного оборудования перестала быть рекомендацией - это обязательное условие страхования рисков и непрерывности производственного цикла.
Физический смысл пламягасящей способности в огнепреградителях PROTEGO
Ключевой параметр любого устройства - максимальный экспериментальный безопасный зазор (МЭЗ), на котором строится классификация взрывоопасных смесей по категориям IIA, IIB и IIC. В противодефлаграционных огнепреградителях PROTEGO этот зазор воплощен инженерно в кассете с гофрированной лентой. Физический смысл состоит в принудительном дроблении фронта пламени на множество микропотоков. Когда ударная волна дефлаграции, движущаяся со скоростью до 100 м/с, входит в пакет лент, высокая теплопроводность металла и развитая поверхность каналов отбирают тепловую энергию быстрее, чем идет ее генерация в зоне реакции. Если сечение канала или толщина стенки недостаточны, происходит «проскок» - пламя не гаснет, а стабилизируется внутри элемента и затягивается в защищаемый объем.
На основе моего 15-летнего опыта аудита резервуарных парков, отмечу, что ключевая ошибка при подборе - игнорирование разницы между статическим и динамическим режимом. Огнепреградитель, безупречно работающий на стенде при стационарном факеле, может «провалиться» при встречном ударе пламени, когда на него накладывается скоростной напор потока паров. Кассеты PROTEGO проектируются с запасом по гидравлическому сопротивлению именно для компенсации этого динамического рывка, что подтверждено протоколами испытаний на устойчивость к прожиганию согласно ИСО 16852.

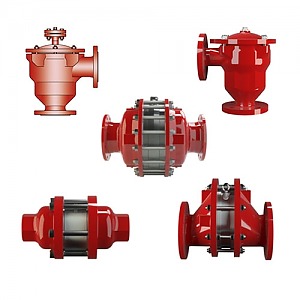

Сравнение дефлаграционных и детонационных типов: совокупная стоимость владения для предприятия
Выбор между терминами «противодефлаграционный» и «противодетонационный» определяется длиной трубопровода и его геометрией. В сценарии, когда огнепреградитель расположен непосредственно в муфте на крыше резервуара (короткая линия), мы имеем дело с подударным горением - здесь штатно применяется концевой противодефлаграционный огнепреградитель. Однако как только линия удлиняется и появляются повороты, вероятность перехода горения в нестабильную или стабильную детонацию резко возрастает.
С экономической точки зрения, ошибка проста: попытка повсеместно ставить более дешевый дефлаграционный тип на длинных трубопроводах без расчета. В таблице ниже приведено сравнение на основе параметров, критичных для главного инженера и специалиста по закупкам.
| Критерий эксплуатации и подбора | Противодефлаграционный огнепреградитель PROTEGO (концевой) | Детонационный огнепреградитель PROTEGO (трубный/линейный) |
|---|---|---|
| Тип ударного воздействия | Дозвуковое горение (Рmax до 0,1 МПа) | Сверхзвуковая ударная волна (Рmax > 2, МПа) |
| Ремонтопригодность кассеты | Высокая. Допускает многократную очистку без извлечения из корпуса | Средняя. Требует демонтажа и дефектоскопии после срабатывания |
| Совместимость с системами подогрева | Обязательна рубашка обогрева для сред с температурой кристаллизации | Интегрированный паровой/электрический обогрев всей проточной части |
Конструктивные особенности ленточных кассет PROTEGO и проблема обмерзания
Рассматривая огнепреградители PROTEGO0, следует отдельно остановиться на морозостойкости. В отличие от дешевых аналогов с гладкими щелями, фирменная кассета PROTEGO набирается из чередующихся плоских и гофрированных лент. Такая структура создает каналы треугольного сечения. Технический нюанс здесь следующий: при резком сбросе давления происходит адиабатическое расширение газа с поглощением тепла, и температура в зоне лент падает ниже нуля. Если в парах присутствует влага, образуется ледяная пробка.
Важный нюанс, который часто упускают при эксплуатации в климатических зонах с температурой ниже −40 °С, - это не просто обогрев юбки корпуса, а прогрев именно стыка конической вставки с корпусом. На моей практике, на одном из северных терминалов хранения метанола, игнорирование точечного обогрева привело к образованию ледяного нароста весом около 2,5 кг, который деформировал ленту и привел к «схлопыванию» резервуара вакуумметрическим клапаном. Решение PROTEGO с интегрированным в корпус сетевым подогревом снимает эту проблему полностью.
Требования ГОСТ Р 53323 и ИСО 16852 к огнепреградителям защищаемого типа
Нормативная база требует не только гашения пламени, но и сохранения целостности элемента при продолжительном воздействии огня. Согласно пунктам стандартов, огнепреградитель должен выдерживать прожиг в течение минимум 30 минут для углеводородов группы IIB3. Конструкция PROTEGO имеет запас по времени прожига благодаря термодинамической развязке: массивный фланец корпуса выполняет роль теплоотвода, не позволяя температуре на необогреваемой стороне подняться до значения самовоспламенения защищаемой среды. Это принципиально важно для резервуаров с мазутом, где газовая обвязка часто расположена вблизи от установок подогрева.
Алгоритм подбора противодефлаграционного огнепреградителя PROTEGO под конкретную задачу
Профессиональный подбор не может ограничиваться диаметром условного прохода. Для исключения ошибок на этапе заказа рекомендую строить логику выбора как последовательность инженерных шагов.
Шаг 1. Определите группу взрывоопасной смеси по классификации ГОСТ (IIA - пропан, IIB3 - этилен, IIC - водород). От этого зависит плотность навивки ленты и общее гидравлическое сопротивление противодефлаграционного огнепреградителя.
Шаг 2. Проанализируйте компоновку трубопровода. Максимальная длина прямого участка от точки поджигания до места монтажа огнепреградителя не должна превышать допуск для режима дефлаграции. При превышении требуется переход на детонационную серию.
Шаг 3. Рассчитайте пропускную способность, совмещенную с параметрами дыхательных клапанов. Сопротивление кассеты PROTEGO не должно «срезать» производительность системы по паровоздушной смеси более чем на 5–7 %.
Шаг 4. Выберите материал уплотнений и лент. Для сернистых нефтей и сред с содержанием H₂S PROTEGO предлагает исполнение корпуса из нержавеющей стали 1.4571, а лент - 1.4404, исключая межкристаллитную коррозию.
Шаг 5. Предусмотрите интеграцию с системой сигнализации. Опциональная установка датчиков перепада давления на кассете позволяет детектировать критическое загрязнение или обледенение без вскрытия аппарата.

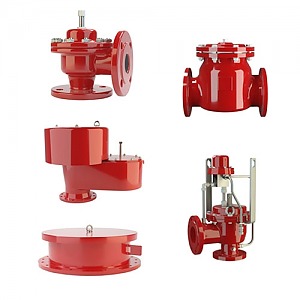

Совместимость с дыхательными и предохранительными клапанами PROTEGO
Отдельного внимания заслуживает монтаж огнепреградителей в паре с клапанами на пониженное и повышенное давление. Системный подход PROTEGO подразумевает общую раму с фланцевым адаптером. При таком монтаже исключается риск несоосности, которая в полевых условиях часто приводит к закусыванию тарелок клапана. Комбинированное решение (клапан, объединенный с огнепреградителем) выгодно с точки зрения сокращения количества фланцевых соединений и, как следствие, снижения числа потенциальных точек утечки.
Эксплуатационная надежность и доступность сервисного обслуживания
Ресурс огнепреградителя PROTEGO во многом определяет график планово-предупредительных ремонтов резервуарного парка. Разборная конструкция корпуса со стяжными шпильками позволяет извлечь пакет кассеты для ревизии без демонтажа всего аппарата с трубопровода. Это конструктивное решение критически важно для складов ГСМ, работающих без длительных остановок. Периодичность чистки зависит от парафинистости среды: на легких бензинах ревизия требуется раз в год, на сырой нефти с высоким содержанием асфальтенов - каждые 3–4 месяца.
Советую обратить внимание на логистику запчастей. Ключевое преимущество при работе с оборудованием такого класса - модульность. Ленты не требуют замены по незначительному поводу, достаточно промывки в сольвенте с продувкой. При механическом повреждении, что случается крайне редко при химическом отслаивании окалины из трубопровода, замена кассетного блока целиком восстанавливает полную функциональность устройства, и это можно сделать силами своей ремонтной службы без вызова сервис-инженера.
На что обратить внимание перед тем, как приобрести противодефлаграционные огнепреградители PROTEGO
Приобретение оборудования данного класса - это не закупка типового металлоизделия, а инвестиция в безопасность актива. Ключевым критерием финального выбора должно стать наличие паспорта устройства с указанием конкретной группы защищаемой среды и скорости распространения пламени, а не просто маркировка на корпусе. Достоверность характеристик подтверждается протоколами испытаний на соответствие техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».
Мы реализуем комплексный подход к поставке: помимо отгрузки состава, транспортируемого в Россию и ближнее зарубежье, предусмотрена возможность организации ответственного хранения заранее оплаченной партии на складе до момента готовности стройплощадки к монтажу. Для постоянных заказчиков действует гибкая система отсрочек и индивидуальных финансовых условий. Но самое важное - мы не просто передаем заводскую документацию, а оказываем инженерное содействие при проверке чертежей на совместимость огнепреградителей PROTEGO с вашими существующими резервуарами и трубопроводной обвязкой, гарантируя штатный запуск узла в эксплуатацию с первого раза.
